Gebäudeheizlast 4000 W | Einsatzgrenze 4100 W

Wie groß ist die gesamte belüftete Wohnfläche des Hauses bzw. der Wohnung?

Welches Lüftungsgerät möchten Sie in die Zulufträume (Wohnen, Schlafen) installieren?

check_circle

Dezentrales Lüftungsgerät LWE 40

Pendellüfter mit Wärmerückgewinnung

Bestellnummer 236659

ANWENDUNG: Dezentrales Lüftungsgerät mit Wärmerückgewinnung zur Be- und Entlüftung von Wohnungen und kleinen Gewerbeobjekten. AUSSTATTUNG/KOMFORT: Modernes Design mit separatem Bedienteil, einsetzbar bis ca. 100 m² Wohnfläche. Gegendruckstabiler Axiallüfter für den Einsatz auch in windexponierten Lagen. Mit effizientem Wärmeübertrager aus Aluminium und schlagregendichter Außenblende. Einfacher Filterwechsel über leicht zu demontierende Lüftereinheit. Feinstaubfilter als Zubehör verfügbar. Außenblende aus Edelstahl, weiß pulverbeschichtet. Innenblende aus Kunststoff, matt weiß. EFFIZIENZ: EC-Lüfter sorgt für eine effiziente Betriebsweise. INSTALLATION: Einbau in runde oder quadratische Wanddurchbrüche. Elektroanschluss auf der Innenseite der Ventilatoreinheit leicht zugänglich.

Außenwandventil ALD

Zuluftventil ohne Wärmerückgewinnung

Bestellnummer 189813

Zuluftventile für die dezentrale Luftzuführung aus Kunststoff mit Wetterschutzgitter, Winddrucksicherung und Filter. Manuell verschließbar für den Wandeinbau.

Welches Lüftungsgerät möchten Sie in die Ablufträume (Bad, WC, Küche) installieren?

check_circle

Dezentrales Lüftungsgerät LA 100

Feuchtegeführter Abluftlüfter

Bestellnummer 205771

ANWENDUNG: Lüftereinheit für Abluftgeräte zur Entlüftung von innenliegenden Räumen ohne Außenfenster. AUSSTATTUNG/KOMFORT: Das Gehäuse, die Innenblende und der Filterträger sind aus hochwertigem, weißem Kunststoff gefertigt. Der modulare Aufbau mit aufsteckbarem Steuerungsmodul ermöglicht eine flexible Wahl des Funktionsumfangs der Ablufteinheit. Ein nachträglicher Austausch des Steuerungsmoduls ist auch im eingebauten Zustand möglich. EFFIZIENZ: Die Lüftereinheit verfügt über einen Präzisions-Außenläufermotor. INSTALLATION: Die Geräte sind je nach gewählter Ausführung für Wand- und Deckeneinbau oder Anbaumontage geeignet. Der Elektroanschluss der Lüftereinheit ist leicht zugänglich.

Dezentrales Lüftungsgerät LA 70

Abluftlüfter ohne Feuchteregelung

Bestellnummer 237109

Das LA 70 ist ein radiales Abluftgerät mit sternförmigen Schalldämmelementen, die die Geräuschbelastung minimieren. Es ist so konstruiert, dass es die Abluft aus feuchten Räumen, wie Küche, Bad und WC, durch Hauswände nach außen führen kann. Die Zuluft erfolgt über angrenzende Räume. Durch die hohe Effizienz des Lüfters reduzieren sich die Betriebskosten. Es ist leicht zu installieren und zu bedienen. Sehr ansprechendes Design durch eine moderne weiße Design-Innenblende.

Weiter zur Raumeingabe

2. OG

Aus Vorlagen wählen

Alle Räume löschen

Einfamilienhaus

1-Raumwohnung

2-Raumwohnung

3-Raumwohnung

4-Raumwohnung

5-Raumwohnung

Rohrleitungsverlauf skizzieren

Lüftungsgerät und Auslässe platzieren Planung aus externe Software laden

Grundrisszeichnung KG

Grundriss aus Datei laden

Grundriss aus Zwischenablage

Grundrisszeichnung EG

Grundriss aus Datei laden

Grundriss aus Zwischenablage

Grundrisszeichnung OG

Grundriss aus Datei laden

Grundriss aus Zwischenablage

Grundrisszeichnung 2. OG

Grundriss aus Datei laden

Grundriss aus Zwischenablage

Grundrisszeichnung DG

Grundriss aus Datei laden

Grundriss aus Zwischenablage

3D-Darstellung

Grundriss aus Datei laden

Grundriss aus Zwischenablage

Übersicht

Stückliste

Gesamtluftmengen

Lüftungskonzept

Schaltplan

Hinweise zur Installation

Installationsvideos

Artikeldetails

Luftheizung

Nennvolumenstrombestimmung nach DIN 1946 Teil 6

Empfehlung Lüfterstufen am Lüftungsgerät

Zuluftbereich

Abluftbereich

install_desktop

Aus DDS importieren

Schematische Darstellung des Luftverteilsystems

Überströmöffnungen

Gesamte Zu- oder Abluftmenge im Raum

10 m³/h

20 m³/h

30 m³/h

40 m³/h

50 m³/h

60 m³/h

Mindestfläche bei Türen mit Dichtung

25 cm²

50 cm²

75 cm²

100 cm²

125 cm²

150 cm²

Kürzen 90er-Tür mit Dichtung

3 mm

6 mm

8 mm

11 mm

14 mm

17 mm

Kürzen 80er-Tür mit Dichtung

3 mm

6 mm

9 mm

13 mm

16 mm

19 mm

Mindestfläche bei Türen ohne Dichtung

0 cm²

25 cm²

50 cm²

75 cm²

100 cm²

125 cm²

Kürzen 90er-Tür ohne Dichtung

0 mm

3 mm

6 mm

8 mm

11 mm

14 mm

Kürzen 80er-Tür ohne Dichtung

0 mm

3 mm

6 mm

9 mm

13 mm

16 mm

Überströmöffnungen sind vorzusehen damit die Luft gut von den Zulufträumen zu den Ablufträumen strömen kann. Dies ist für die Funktion der Lüftungsanlage und die Raumluftqualität sehr wichtig. Die erforderlichen Überströmquerschnitte können Sie durch das Kürzen der Türblätter oder den Einbau von speziellen Überströmelementen in die Türen sicherstellen.

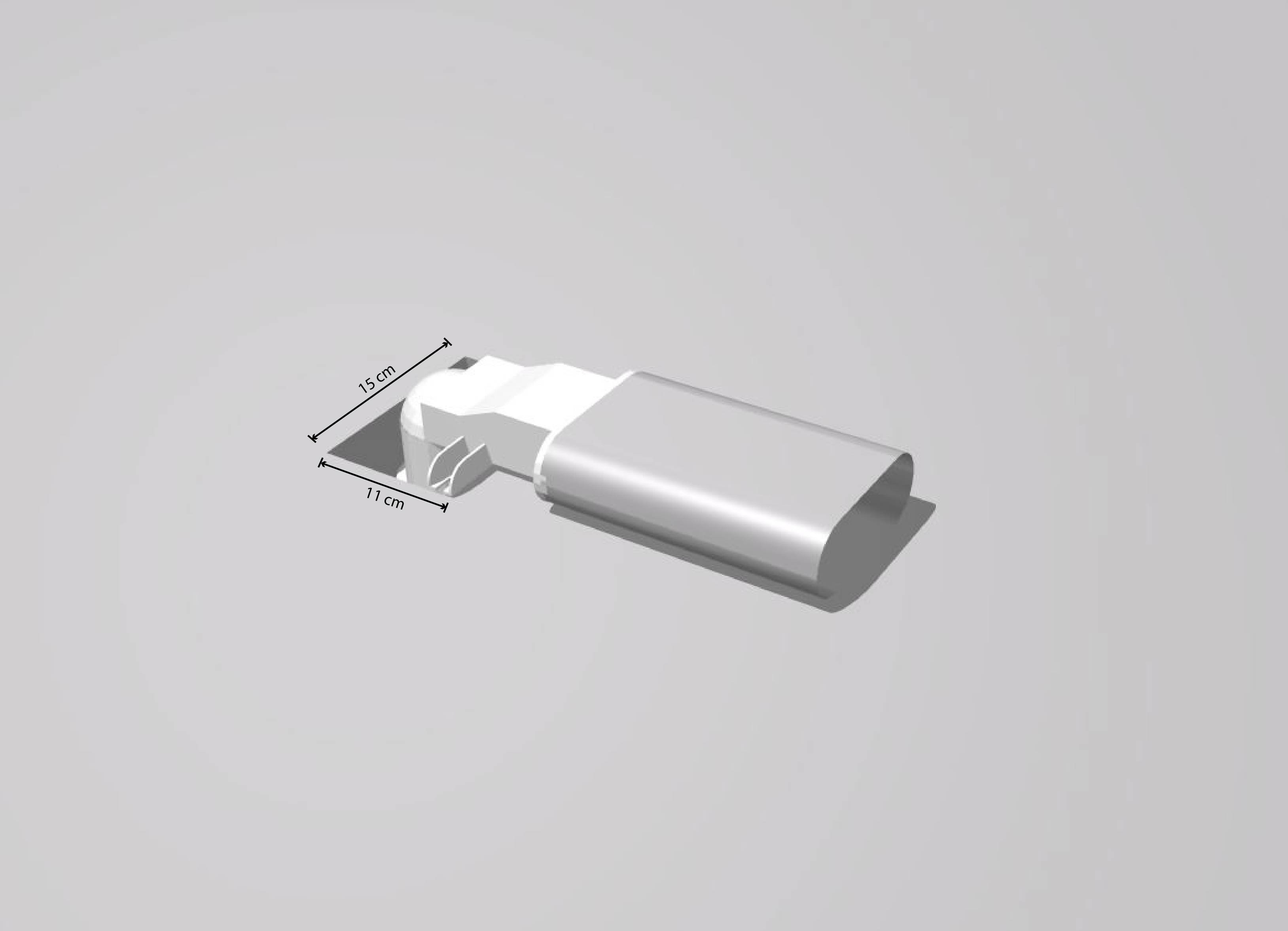

Deckendurchbrüche für Steigleitungen

Anzahl Rundrohre LVS (DN 75)

Querschnittsfläche Durchbruch in cm²

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

1600

1700

1800

Quadratisch Länge/Breite in cm

Erforderliche Querschnittsfläche der Deckendurchbrüche für vertikale Steigrohrleitungen (LVS-Rundrohr DN 75) vom Zentralverteiler zur Etage.

Installationsbeispiele für Deckendurchbrüche

Wärmedämmung von Luftleitungen

Luftart

Wärmeleitgruppe

Wohnbereich (über 18°C)

Dachboden (unter 10°C)

Keller (unter 18°C)

Zuluftleitung

WLS 045

Ohne Dämmung

40 mm

25 mm

Abluftleitung

WLS 045

Ohne Dämmung

40 mm

25 mm

Frischluftleitung

WLS 045

60 mm*

25 mm*

40 mm*

Fortluftleitung

WLS 045

40 mm*

20 mm*

30 mm*

Leitung Luftheizung

WLS 045

40 mm

80 mm

60 mm

Zuluftleitung

WLS 035

Ohne Dämmung

35 mm

20 mm

Abluftleitung

WLS 035

Ohne Dämmung

35 mm

20 mm

Frischluftleitung

WLS 035

50 mm*

20 mm*

35 mm*

Fortluftleitung

WLS 035

35 mm*

20 mm*

25 mm*

Leitung Luftheizung

WLS 035

35 mm

65 mm

50 mm

Mindestdämmstärken nach DIN 1946-6 Tabelle 20 (Verbesserte Werte). WLS 045 = 0,045 W(m*K) und WLS 035 = 0,035 W(m*K).
* Für Frisch- und Fortluft ist eine dampfdiffusionsdichte Isolierung erforderlich.

Außen- und Fortluftführung

Außen- und Fortluftleitungen müssen dampfdicht isoliert werden, um die Bildung von Kondensat an den Leitungen zu verhindern. Die empfohlene Mindest-Dämmstärke gemäß DIN 1946-6 beträgt 25 mm. Weiterhin ist darauf zu achten, dass Kurzschlüsse zwischen Außen- und Fortluft vermieden werden. Es ist darauf zu achten, dass zwischen den Auslässen ein Mindestabstand von 2 m einzuhalten ist oder eine bauliche Trennung geschaffen wird (z.B. Hausecke, Dachfirst, …)

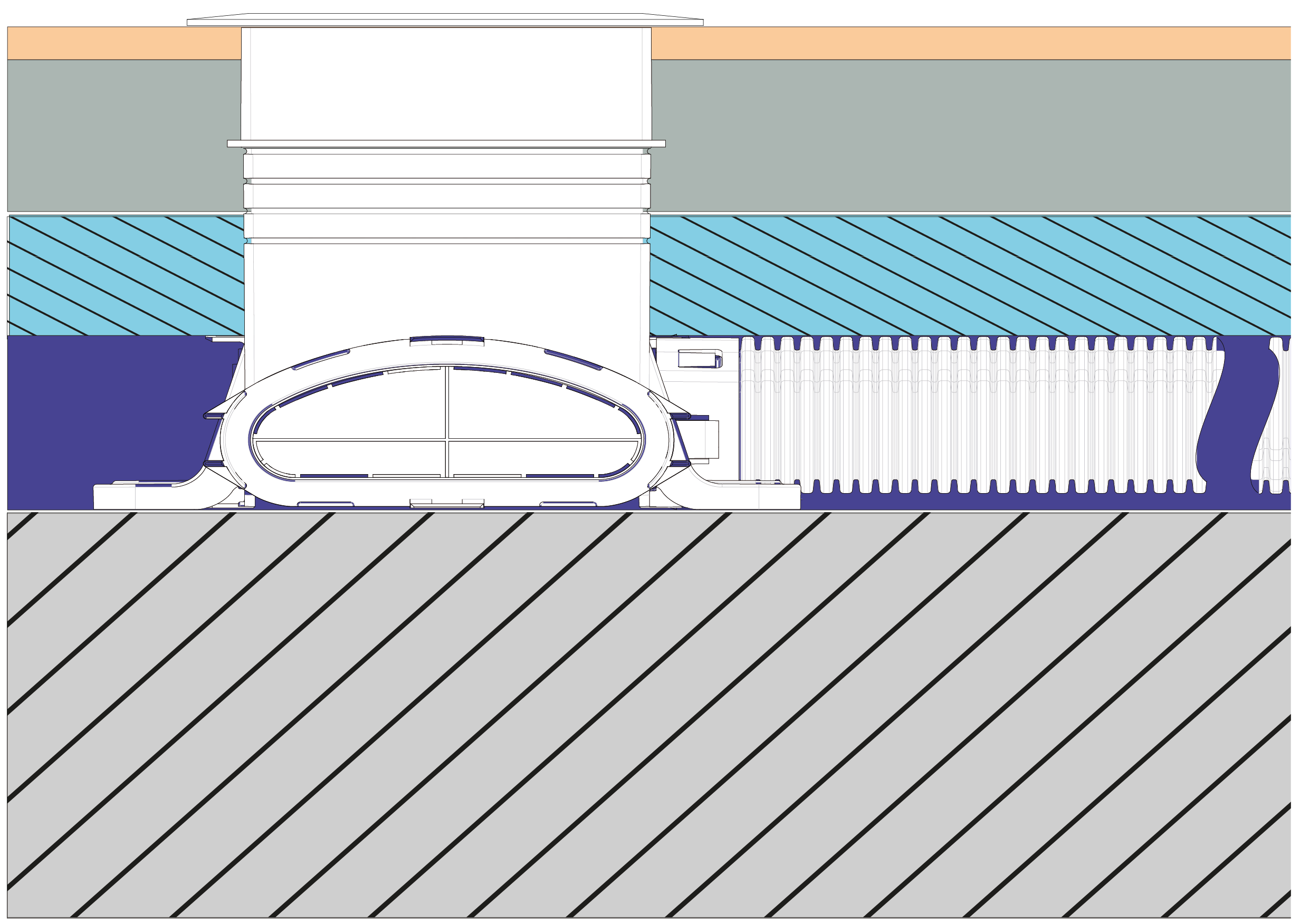

Installation LVE-Kanal

Diese Lüftungsleitungen sind für den Einbau in Wänden, abgehangenen Decken, sowie auf dem Rohfußboden einzusetzen. Zur Vermeidung von Telefonie-Schall ist zwischen Auslässen in verschiedenen Räumen eine Mindestlänge des Lüftungskanals über den Verteiler von 2 m zu beachten. Richtungsänderungen können durch Biegen des Kanals oder mit den entsprechenden Formteilen ausgeführt werden. Wenn ein Biegeradius von 400 mm möglich ist, ist es zu empfehlen den Kanal an dieser Stelle zu biegen und kein Formteil dafür zu nutzen. Verbleibende Öffnungen an Verteil- und Auslasseinrichtungen sind mit Blinddeckeln zu verschließen. Bei baulich bedingter enger Verlegung der Lüftungskanäle im Fußbodenaufbau, empfehlen wir, in diesem Bereich sicherheitshalber den Estrich durch den Einbau einer Baustahlmatte zu verstärken. Die erforderliche Stärke der Matte muss vom Estrichleger festgelegt werden.

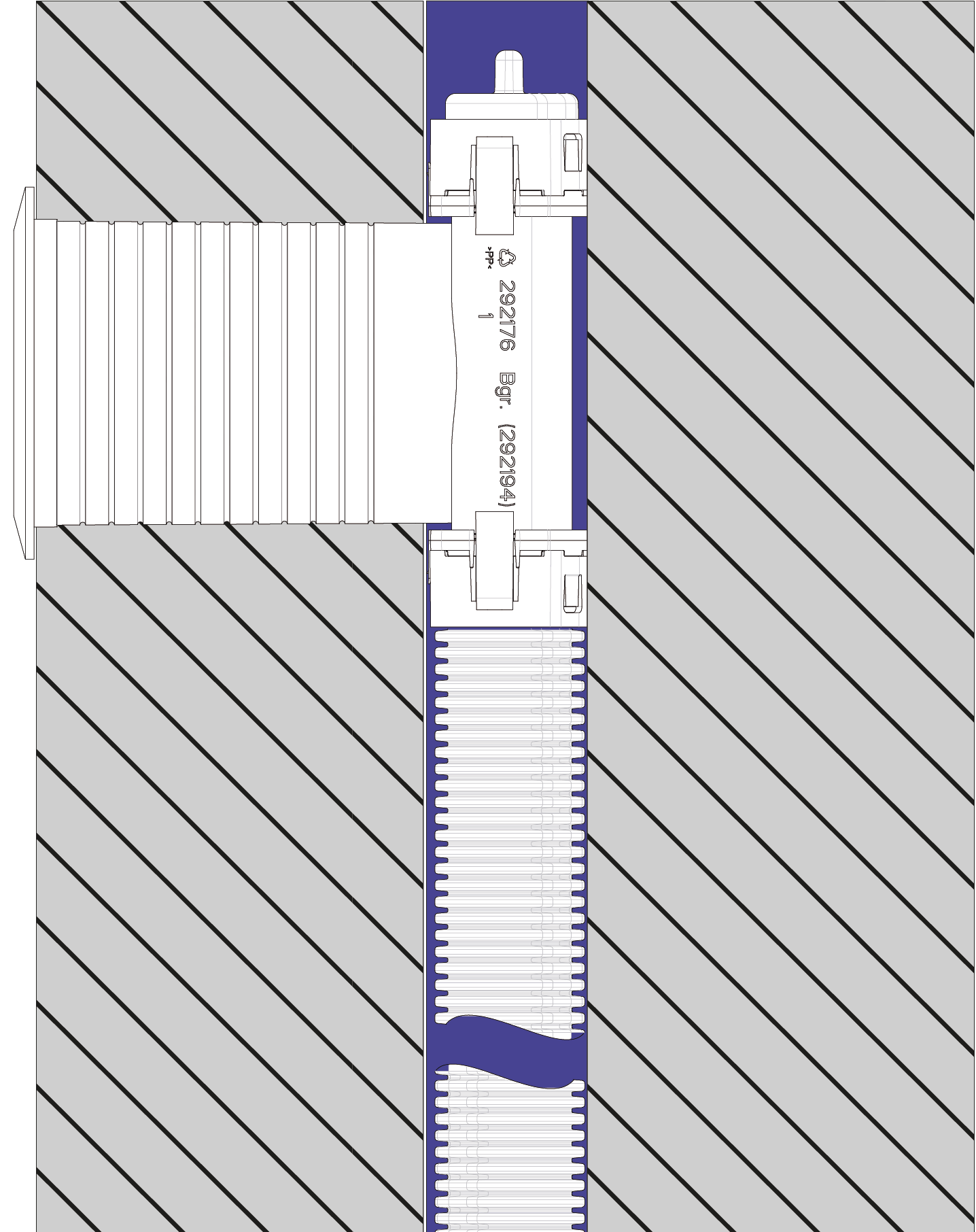

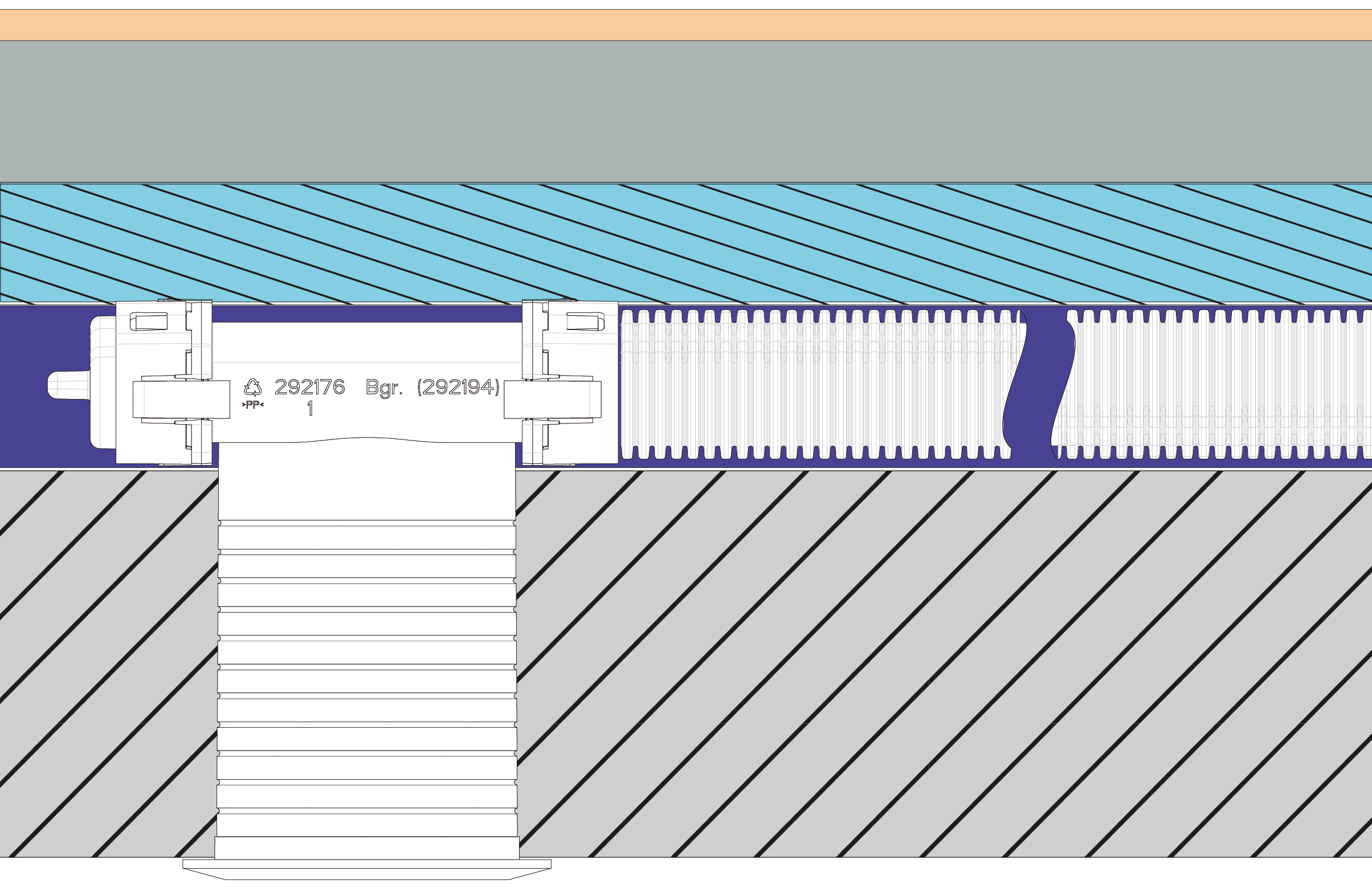

LVE-Deckenauslass

LVE-Wandauslass

LVE-Bodenauslass

Fußbodenbelag

Dämmung

Estrich

Rohfußboden/Wand

Trittschalldämmung

LVE-Kanal

Installation LVS-Rundrohr

Diese Lüftungsleitungen sind für den Einbau in Wänden, abgehangenen Decken, sowie im Betonfußboden einzusetzen. Zur Vermeidung von Telefonie-Schall ist zwischen Auslässen in verschiedenen Räumen eine Mindestlänge des Lüftungskanals über den Verteiler von 2 m zu beachten. Verbleibende Öffnungen an Verteil- und Auslasseinrichtungen sind mit Blinddeckeln zu verschließen.

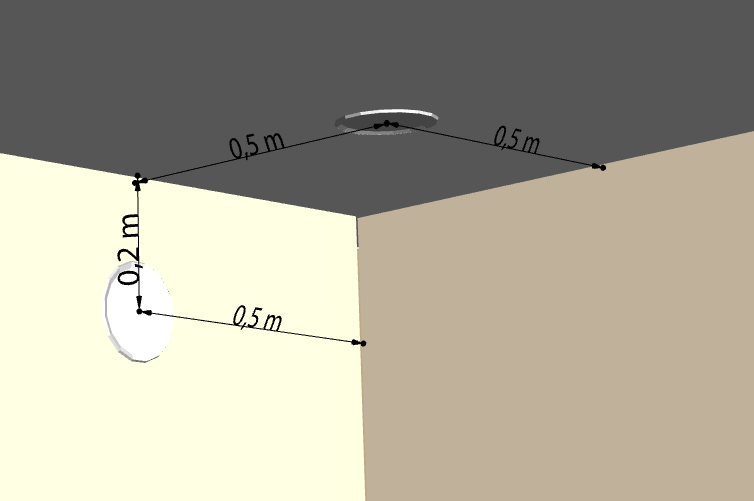

Positionierung von Zu- und Abluftauslässen

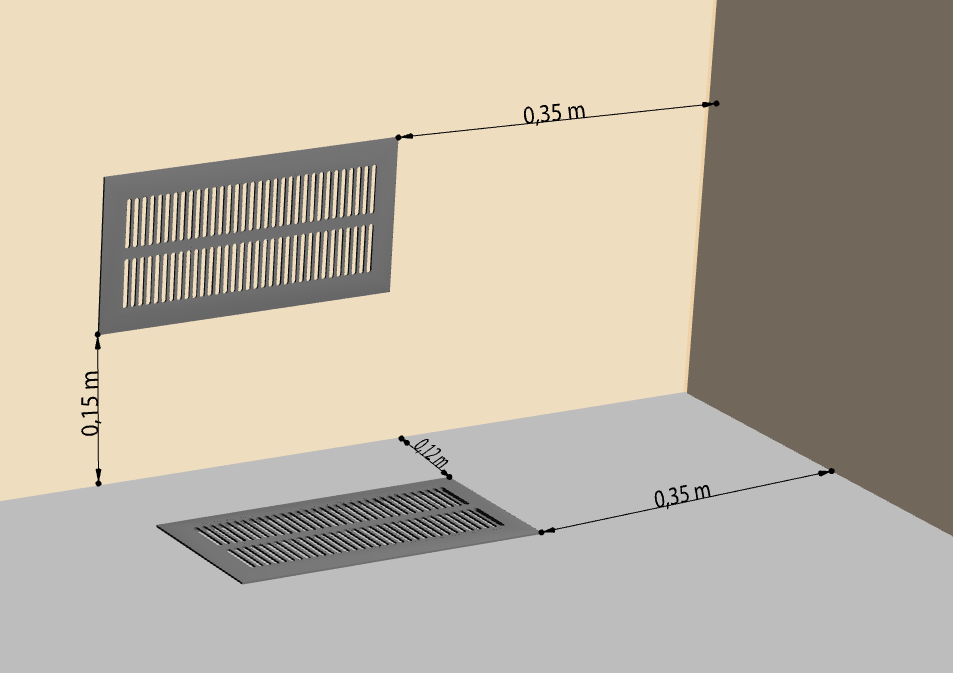

Um eine bestmögliche Raumdurchströmung sicherzustellen sollten die Zu- und Abluftauslässe möglichst im äußersten Bereich des Raumes positioniert werden. Weiterhin ist darauf zu achten dass die Auslässe nicht durch Möbel verstellt werden können. Um für die Bewohner eine angenehme Behaglichkeit zu schaffen sollten die Auslässe möglicht nicht im Bereich von Sitz- und Liegeflächen, Dusche oder Badewanne platziert werden. Wandauslässe sind in einer Mindesthöhe von 1,8m zu installieren.

Betrieb eines Kaminofens

Für die Installation einer Festbrennstoff-Feuerstätte ist immer die Genehmigung des zuständigen Schornsteinfegers erforderlich. Wir empfehlen deshalb den Schornsteinfeger bereits frühzeitig mit in die Planung einzubeziehen. Für den gemeinsamen Betrieb einer Feuerstätte und eines Lüftungsgerätes empfehlen wir die Auswahl einer raumluftunabhängigen Feuerstätte. Außerdem sollte immer die Möglichkeit zur Installation einer Sicherheitseinrichtung (z.B. Differenzdrucküberwachung) in Betracht gezogen werden. Dazu empfehlen wir die Installation eines 5-adrigen Kabels vom Aufstellraum der Feuerstätte zum Lüftungsgerät. Ausführliche Informationen zum Thema Lüftungsanlage und Kaminofen können Sie unserem 'Planungshandbuch Lüftung' entnehmen.
